| M72 |
Technik |
|
M72 Schmiertabelle |

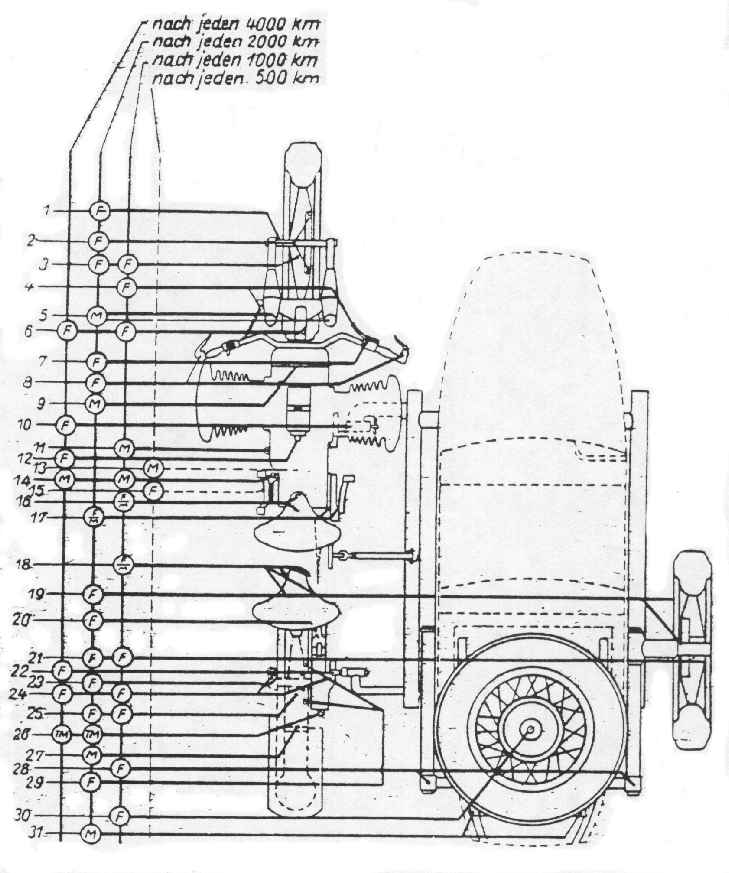

| Pos. Nr. auf Bild | Bezeichnung der Schmierstellen | Anzahl | Bezeichnung der Schmierung | Verwendete Schmiermittel | |
| Sommer (>5°C) | Winter (<5°C) | ||||
| 1, 19, 23 | Radachsen | 3 | Alle 2000 km. Bei Radwechsel. abwischen u. mitfrischem Fett schmieren | Schmierfett | Schmierfett |
| 2, 29 | Achsen und Nocken der Bremsbacken | 2 | Alle 2000 km zerlegen, waschen u. mit frischem Fett schmieren | Schmierfett | Schmierfett |
|
3, 21, 28, 30 |
Radnaben (Reserve falls erforderlich) | 4 | Alle 1000 km Fett spritzen. Nach. 2000 km Räder ab nehmen, Naben waschen und frisch schmieren | Schmierfett | Schmierfett |
| 4 | Kupplungs- und Bremsseile | 2 | Alle 1000 km einfetten. Beim Übergang zum Winter Fett abwaschen u. mit Motorenöl schmieren | Schmierfett | Motorenöl 10-18 |
| 5 | Stoßdämpfer der Vordergabel | 2 | Alle 2000 km waschen u. 0.1 Ltr. frisches öl auf jede Feder gießen . | Motorenöl 10-18 | Motorenöl 6 |
| 6 | Drucklager der Steuersäule | 2 | Alle 1000 km: Fett spritzen. Nicht weniger als einmal im Jahr oder nach 8000 km herausnehmen, waschen und frisch einfetten. | Schmierfett | Schmierfett |
| 7 | Hebel der Drosselführung | 1 | Alle 2000- km mit -Fett spritzen. Beim Übergang zum Winterbetrieb zerlegen, waschen und entfetten | Schmierfett | Motorenöl 6 |
| 8 | Kupplungs- und Bremshebel | 2 | Alle 2000 km die Achsen herausnehmen und frisch schmieren | Schmierfett | Schmierfett |
| 9 | Unterbrecher | 1 | Alle 2000 km auswaschen und 2-3 Tropfen Motorenöl auf die Unterbrecherachse und l-3 Tropfen auf die Filzbürste träufeln. | Motorenöl 10-18 | Motorenöl 8 |
| 10, 22 | Scharnier der Zangen- Verbindung | 2 | Nach 4000- km auseinandernehmen, waschen und frisch schmieren | Schmierfett | Schmierfett |
| 11 | Motorgehäuse | 1 | Täglich kontrollleren und bis zur Marke nachfüllen. Alle 1000 km Öl wechseln | Motorenöl 10-18 | Motorenöl 10-18 |
| 12 |
Lichtmaschine (hinteres Lager) |
1 | Nach 4000 km Fett des hinteren Rotorlagers erneuern | ||
| 13 | Luftfilter | 1 | Auswaschen und nach 500 km Öl wechseln. Auf besonders staubigen Straßen alle 150—200 km wechseln | Motorenöl 10-18 | Motorenöl 6 |
| 14 | Getriebegehäuse | 1 | Nach 1000 km kontrollieren und evtl. nachfüllen. Nach 4000 km wechseln | Motorenöl 10-18 | Motorenöl 6 |
| 15 | Fußschaltpedal | 1 | Täglich schmieren | Schmierfett | Schmierfett |
| 16 | Vorderes Sattelgelenk | 1 | Alle 1000 km schmieren | Schmierfett | Schmierfett |
| 16 | Federgelenk | 2 | Alle 100 km schmieren | Motorenöl | Motorenöl |
| 17 | Gelenke der Zughsbel der Fußbremse | 2 | Alle 2000 km zerlegen, waschen und schmieren | Motorenöl | Motorenöl |
| 17 | Gelenk des Bremspedals | 1 | Alle 2000 km zerlegen, waschen und schmieren | Schmierfett | Schmierfett |
| 18 | Hinteres Sattelgelenk | 1 | Alle 1000 km schmieren | Schmierfett | Schmierfett |
| 18 | Federscharniere | 4 | Alle 1000 km schmieren | Motorenöl | Motorenöl |
| 20 | Kardanwellengelenk | 1 | Alle 2000 km schinieren. Wenn sich Schmutz unter der Kappe befindet, auswaschen | Schmierfett | Schmierfett |
| 24 | Linke und rechte Aufhängung | 2 | Alle 1000 km schmieren. Nach 4000 km, aber nicht weniger als einmal im Jahr zerlegen, waschen und frisch schmieren | Schmierfett | Schmierfett |
| 26 | Gehäuse der Kraftübertragung | 1 | Alle 2000 km kontrollieren. evtl. nachfüllen. Nach 4000 km ablassen, waschen und frisches Öl auffüllen | Transmissions Sommeröl | Transmissions Winteröl |
| 27 | Ösen des hinteren Schutzblechscharnieres | Alle 2000 km schmieren | Motorenöl | Motorenöl | |
| 28 | Federschuhe | 2 | Alle 1000 km schmieren. Bei besonders staubigen Straßen täglich | Schmierfett | Schmierfett |
| 31 | Scharniere des Gepäckraumdeckels | 2 | Alle 2000 km schmieren | Schmierfett | Motorenöl |
| 32 | Tachometerspirale | 1 | Alle 2000 km waschen und frisch schmieren | Motorenöl | Motorenöl |
| 33 | Achslager des Hebels der Torsionswelle | 1 | Alle 1000 km schmieren | Schmierfett | Schmierfett |
